Die starken Baukomponenten: Bodenelemente, Anschlusstrichter, Mauerkragen und Dichtungssysteme
Die Abdichtung von Bodenplatten-Durchführungen stellt eine besondere Herausforderung dar, da sie die Grundlage für die einwandfreie Funktion des Bauwerks bildet. Nicht fachgerecht ausgeführte Abdichtungen in diesem Bereich (z.B. Leckagen) können im Nachgang oft nur aufwendig und kostenintensiv behoben werden. Daher ist besondere Sorgfalt bei der Montage von durchführenden Entwässerungsleitungen durch die Bodenplatte geboten. Für die sach- und fachgerechte Planung und Ausführung bietet HKD eine Reihe nützlicher Baukomponenten an.
HKD Anschlussrichter
- Anschlusstrichter aus ABS zum Einbetonieren in die Bodenplatte für die optimale Abdichtung zum KG-Rohr AD/OD 110 mm
- ermöglicht Ausgleich eines Versatzes (nach dem Betonieren) zwischen Fallrohr und Grundleitungsanschluss in jede Richtung
- ersetzt rechteckige Aussparungen und damit verbundene Nacharbeiten (Betonverguss)
- mit integrierter Libelle zur lagemäßigen Ausrichtung des Anschlusstrichters
- gas- und wasserdichte Verbindung mit der Bodenplatte durch integrierte 3-Stegdichtung aus TPE

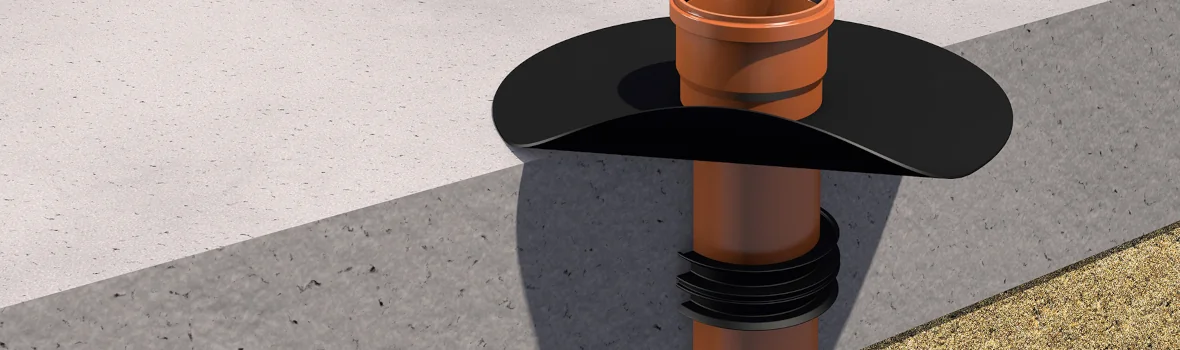

HKD KG-Bodenelement mit Folienflansch
- KG-Rohr als Muffe mit Dichtelement aus EPDM
- gas- und druckwasserdicht beim Einbau in der Bodenplatte
- KG-Rohre nach DIN EN 13476-2
- Länge ca. 500 mm
- inkl. Folienflansch zur Anbindung von Dampfsperren in Form von Dichtungsbahnen
HKD KG-Bodenelement
- KG-Rohr als Muffe mit Dichtelement aus EPDM
- gas- und druckwasserdicht beim Einbau in der Bodenplatte
- KG-Rohre nach DIN EN 13476-2
- Länge ca. 500 mm

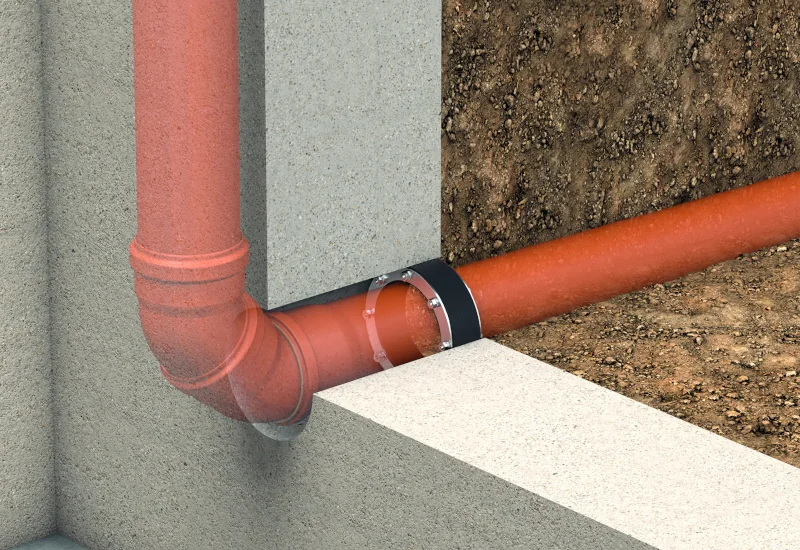

HKD Mauerkragen
- klassischer Mauerkragen zur Abdichtung von Rohren in Betonwänden oder Bodenplatten aus wasserundurchlässigem Beton
- gas- und druckwasserdicht
- Material EPDM
- Profilbreite: ca. 50 mm
- inkl. V2A Edelstahl-Spannbändern zur Fixierung auf der Rohrleitung
Auch wenn Kabel oder Rohrleitungen durch Wanddurchdringungen geführt werden, ist der Einsatz von Dichtungseinsätzen in Kombination mit einer Kernbohrung oder einem Futterrohr erforderlich. Welche Kombination benötigt wird, hängt von verschiedenen Faktoren ab. Zum Beispiel vom Lastfall. Das bedeutet: Es ist eine Abdichtung gegen drückendes oder nichtdrückendes Wasser erforderlich. Im HKD-Sortiment von DOYMA gibt es für jeden Anwendungsfall das passende Produkt.
Was wird zur Abdichtung benötigt?
Sie kennen den Lastfall und haben sich für einen Dichtungseinsatz entschieden? Dann muss nur noch geklärt werden, wie er eingebaut werden muss.

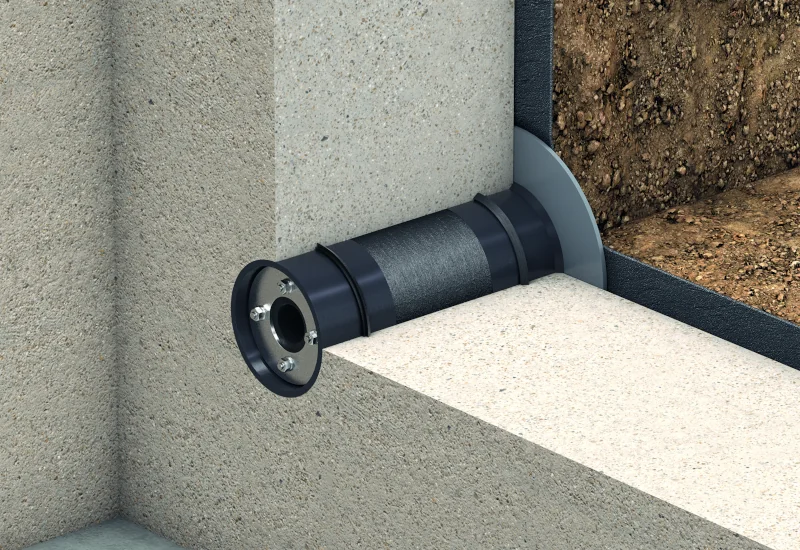

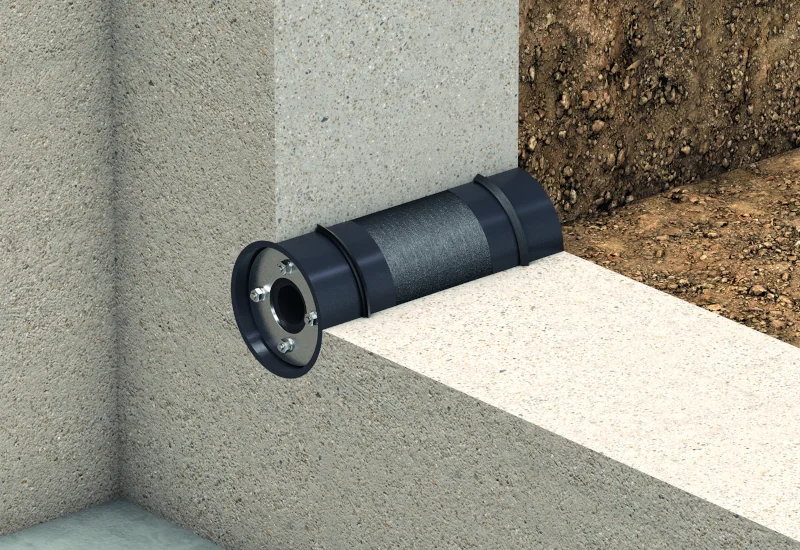

Produktdetails HKD KE-Futterrohr
- Beidseitiges Abdichtsystem mit verschiebbaren EPDM-Lippendichtungen
- Der Innendurchmesser entspricht dem Nenndurchmesser DN
- Hohe Formstabilität, leichter, schlagzäher Kunststoff
- Gasdicht
- in Doppel-/Elementwänden einsetzbar
- Längen: 200 – 500 mm
- beidseitig mit PE-Deckeln verschlossen

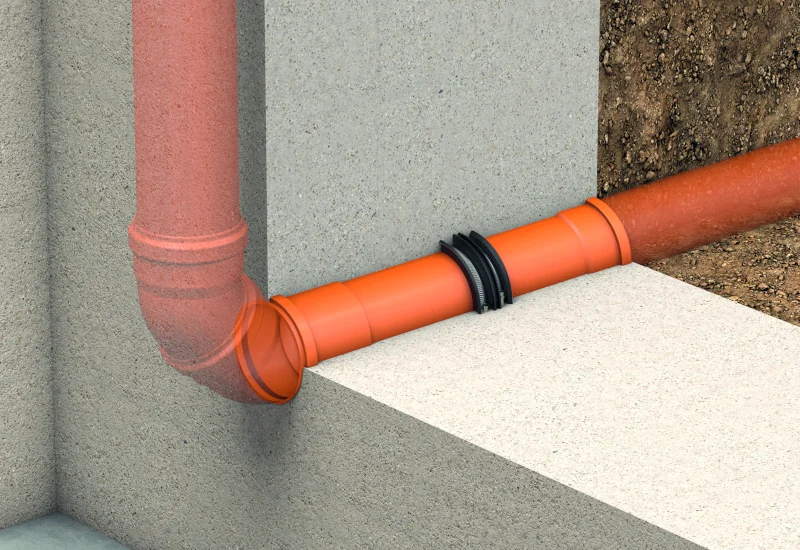

Produktdetails HKD KG-Wandelement
- KG-Rohr als Doppelmuffe mit Dichtelement aus EPDM
- Gas- und druckwasserdicht beim Einbau in der Wand einer weißen Wanne
- KG-Rohre nach DIN EN 13476-2
- Wandstärken von 200 – 500 mm
- Inkl. Montagehilfen/Deckel (bis DN 200)
