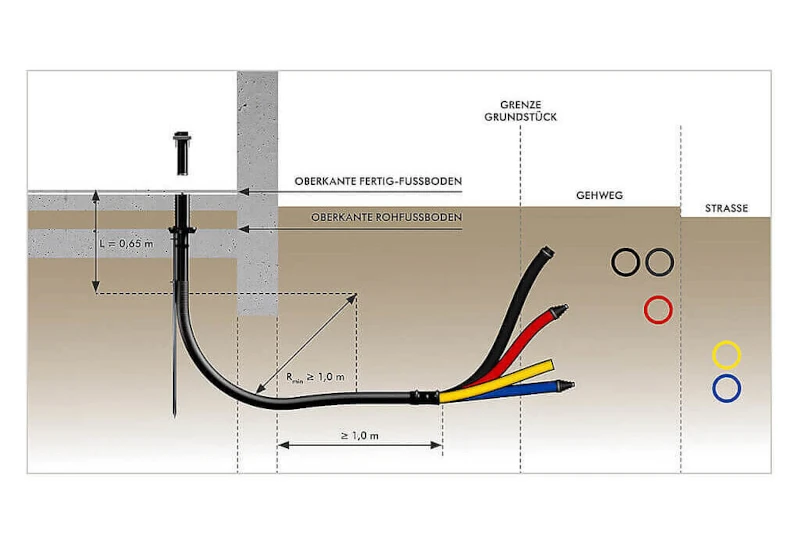

Durch eine Mehrspartenhauseinführung verschiedene Versorgungsleitungen wie Gas, Wasser, Strom und Telekommunikation gebündelt und sicher in ein Gebäude geführt werden. Im Gegensatz zur Einzeleinführung werden die Rohre und Kabel durch eine einzige Durchführung in das Gebäudeinnere geleitet. Bei Gebäuden ohne Unterkellerung werden Rohre und Kabel durch die Bodenplatte geführt. Hierbei ist es besonders wichtig, eine kompakte, platzsparende und sichere Montage der Hausanschlüsse und zugehörigen Anschlusseinrichtungen zu gewährleisten. Gas- und wasserdichte Mehrspartenhauseinführungen bieten hierfür die perfekte Lösung.

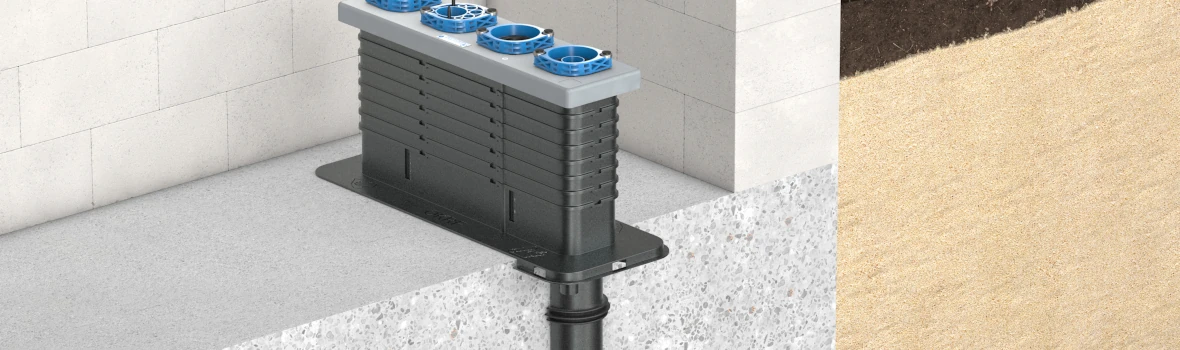

Das Quadro-Secura® Bauherrenpaket All inclusive von DOYMA ist eine Mehrsparten-Hauseinführung als Reihen-Ausführung für den Einsatz in noch zu erstellenden Bauwerken aus WU-Beton. Es ist für die Gewerke Wasser, Strom und Telekommunikation geeignet und wird komplett mit erforderlichem Zubehör ausgeliefert. Die Produktvorteile sind vielzählig: Das DVGW-zugelassene Produkte nach VP 601 (B1) bietet einen Klebeflansch nach DIN 18533 zur Anbindung von Abdichtungen oder Radonfolien auf der Bodenplatte. Alle Gewerke sind mit gas- und druckwasserdichten Blindstopfen vorbelegt und vormontiert.
Produktbestandteile des Bauherrenpakets:
- 1 x Quadro-Secura® Nova-R4-I Installationsteil inklusive der vormontierten Gewerkabdichtung:
Blindgewerk (mit optionaler Belegungsmöglichkeit
Wasser: AD 32, 40, 50 mm
Strom: AD 25 - 53 mm
Telekom: Bis 7 Leitungen mit 2 x 5 - 7 mm, 4 x 7 - 13 mm, 1 x 13 - 21 mm - 1 x Quadro-Secura® Nova-R4-R Rohbauteil (480 x 120 mm) zum Einbetonieren in die Bodenplatte inklusive biegsteifen Mantelrohren DN 90 (Längen: 3m, 6m, 10m, 15 oder 25m)
- 4x Verbindungsmuffen (2726) zur Verlängerung der biegsteifen Mantelrohre
- 4x Mantelrohrendstopfen (2704) für die Abdichtung der Mantelrohre und Leitungen
- 4x HKD Mauerkragen DN 100 zur Abdichtung von Entsorgungsleitungen in Betonwänden oder Bodenplatten aus wasserundurchlässigem Beton
- 1x Gleitmittel (2780)
Es verfügt über die geprüfte Gas- und Druckwasserdichtigkeit gem. DIN 18322. Diese Dichtungssystem ist als „radondicht“ zertifiziert. Darüber hinaus ist ein späteres Auswechseln der Leitungen möglich (Relining). Versorgungsleitungen können unabhängig vom Baufortschritt eingeführt werde. Das biegesteife Mantelrohr sorgt für die Einhaltung der Biegeradien. Das Mantelrohrsysteme ist werksseitig druckgeprüft (Prüfsiegel). Zudem sind 4 HKD-Mauerkragen zur Abdichtung für Entsorgungsleitungen im Paket enthalten. Eine bauseitige Dichtheitsprüfung nach DVGW G459-1 ist nicht erforderlich.
